Выполнение методики газохроматографического определения этилового спирта в жидких биологических средах организма с помощью системы UniChrom

В файле Determination of ethanol in biological liquids - Unified style to work with different devices - Presentation in rus.pdf представлена презентация применения системы UniChrom для унификации работы с различным аналитическим оборудованием по выполнению метрологически аттестованной МВИ по определению содержания этилового спирта в жидких биологических средах организма.

Выдержка из метрологически аттестованной методики газохроматографического определения этилового спирта
в жидких биологических средах организма МВИ 1329-2001

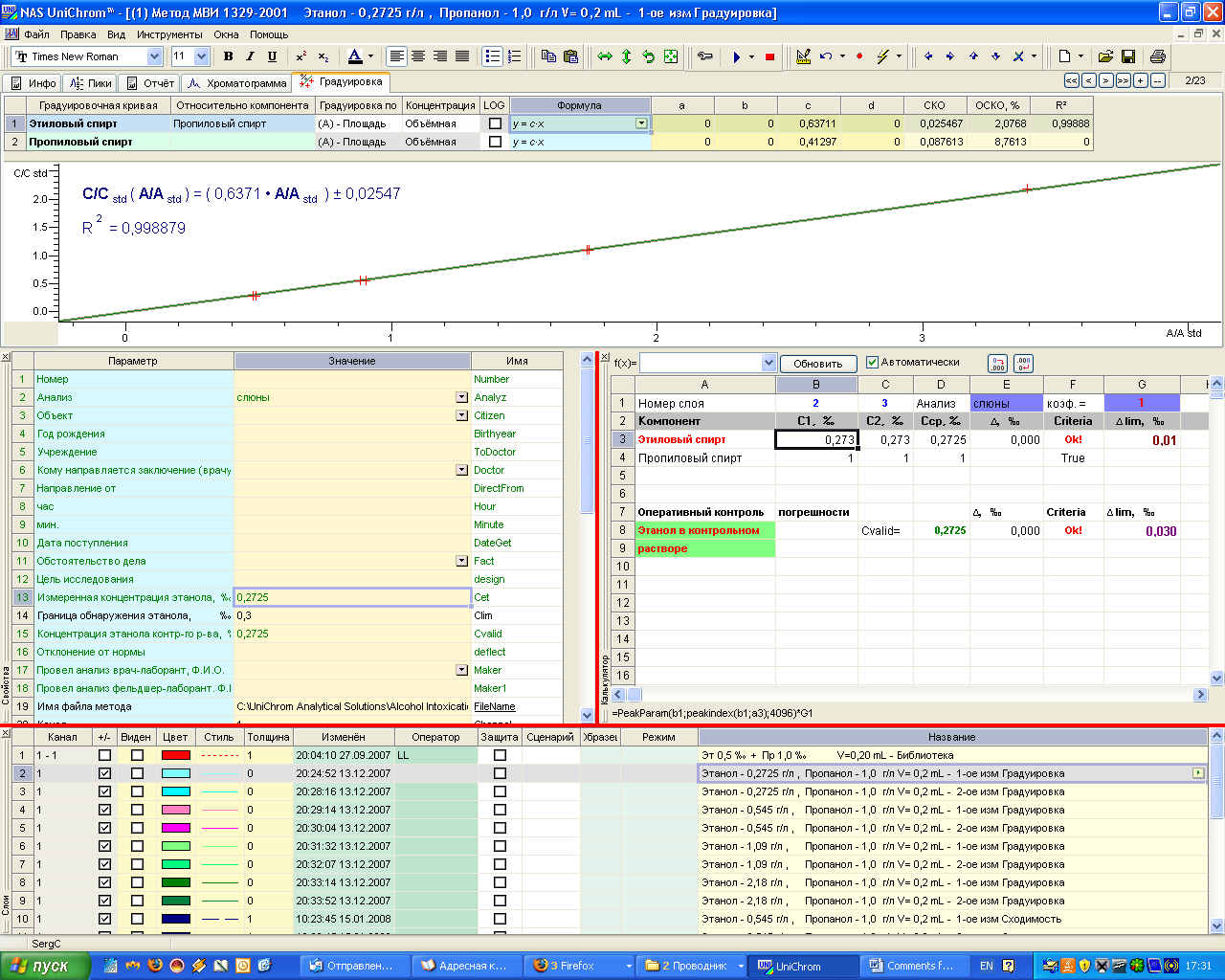

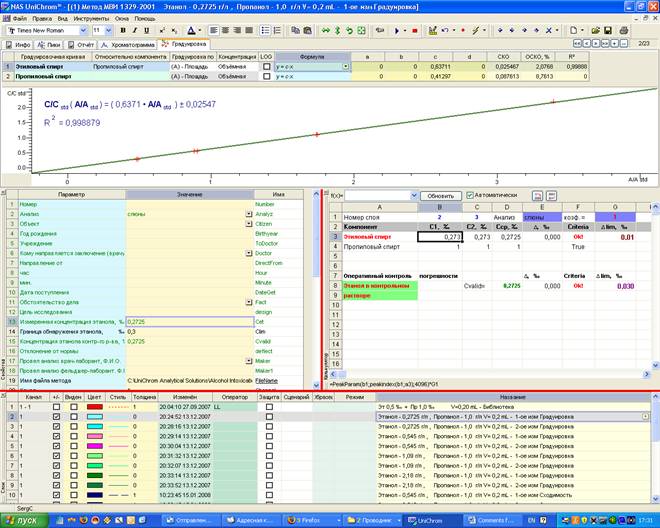

В соответствии с п. 11.4.МВИ 1329-2001 устанавливают фактор чувствительности детектора. Наряду с этим термином часто используют понятие «Построение градуировки».

Вся информация о выполненной градуировке, в том числе и значение коэффициента аппроксимации R2 по п.11.5.,  находится в закладке Градуировка.

В соответствии с п. 13.5.3. каждый день перед началом измерений выполняют контроль качества процедуры измерений. В закладке Свойства в строке 2 указывают анализ «слюны», аналог водно-спиртового раствора, и в строке «Концентрация этанола контрольного раствора» указывают его концентрацию в ‰. Выполняют два последовательных измерения. В закладке Калькулятор в ячейке D3 отображается измеренное среднее значение концентрации этанола, в ячейке E3 измеренное значение сходимости, в ячейке G3 рассчитанное абсолютное предельное допустимое значение сходимости (относительное значение в 3%),  в ячейке F3 результат оценки сходимости, в ячейке E8 результат отклонения измеренного среднего значения концентрации этанола от номинального значения в контрольном растворе, в ячейке G8 рассчитанная абсолютная допустимая ошибка метода (относительное значение в 11%), в ячейке F8 отображается результат сравнения.

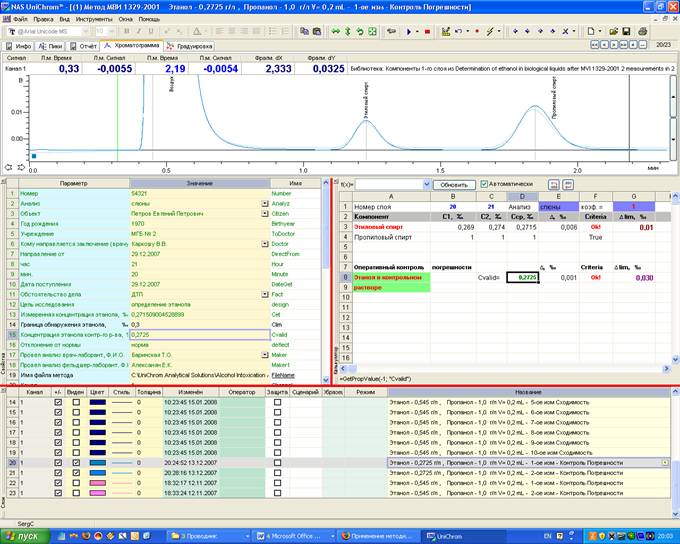

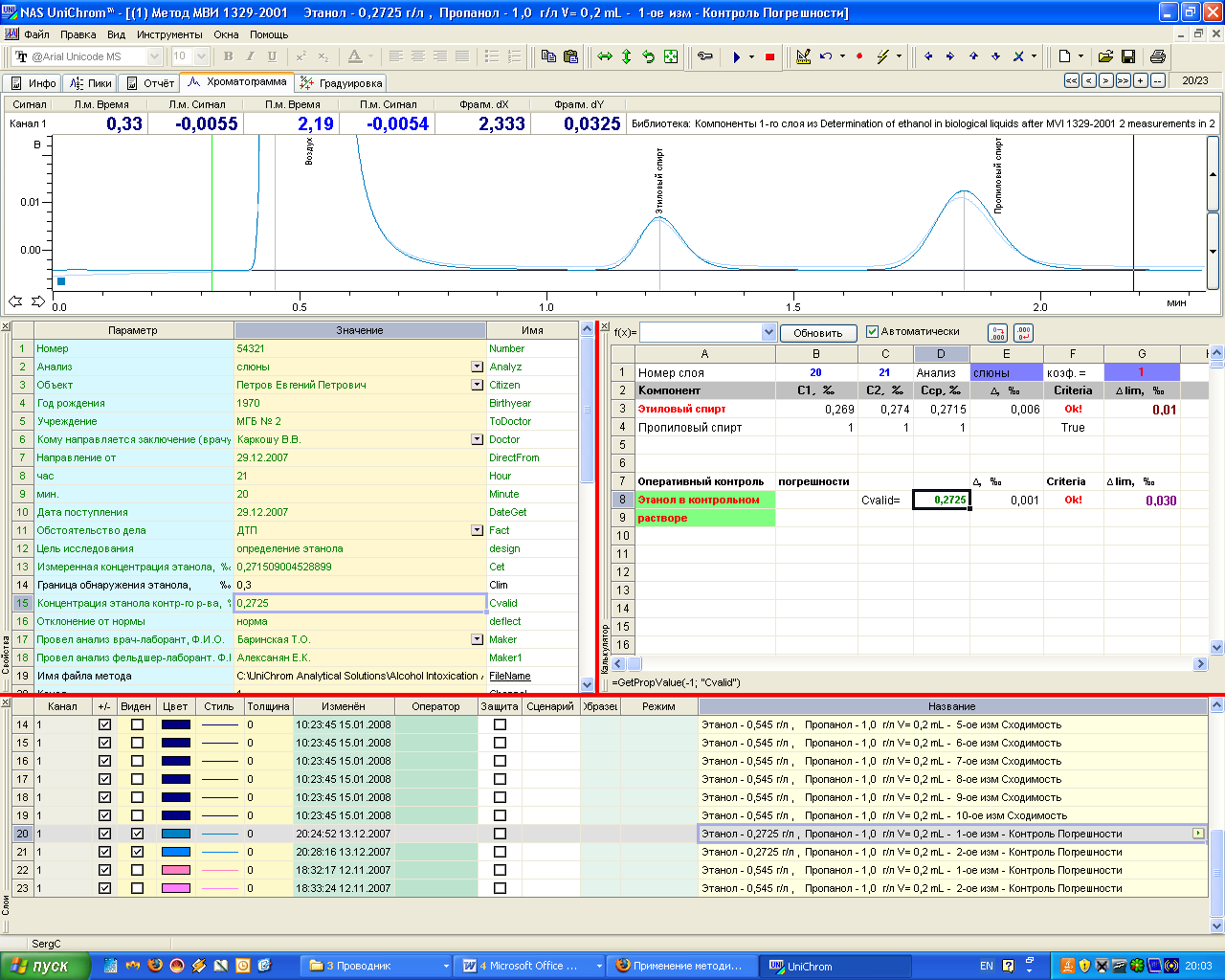

Представлены результаты контроля качества процедуры измерений с контрольным раствором спирта с номинальной концентрацией этанола в 0,2725 ‰. Сходимость двух последовательных измерений, зафиксированных в слоях 20 и 21, составляет 0, 00576 ‰ (см. ячейку Е3 в закладке «Калькулятор»). Отклонение среднего по двум измерениям значения D3 отличается от номинального значения D8 на величину, меньшую чем погрешность G8.

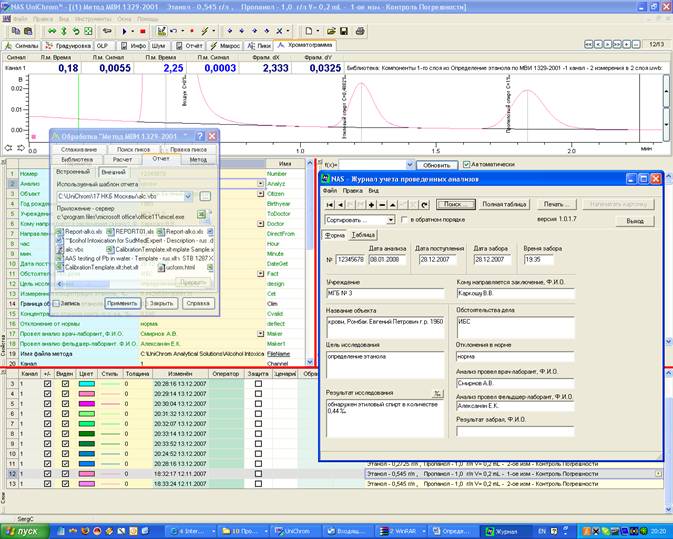

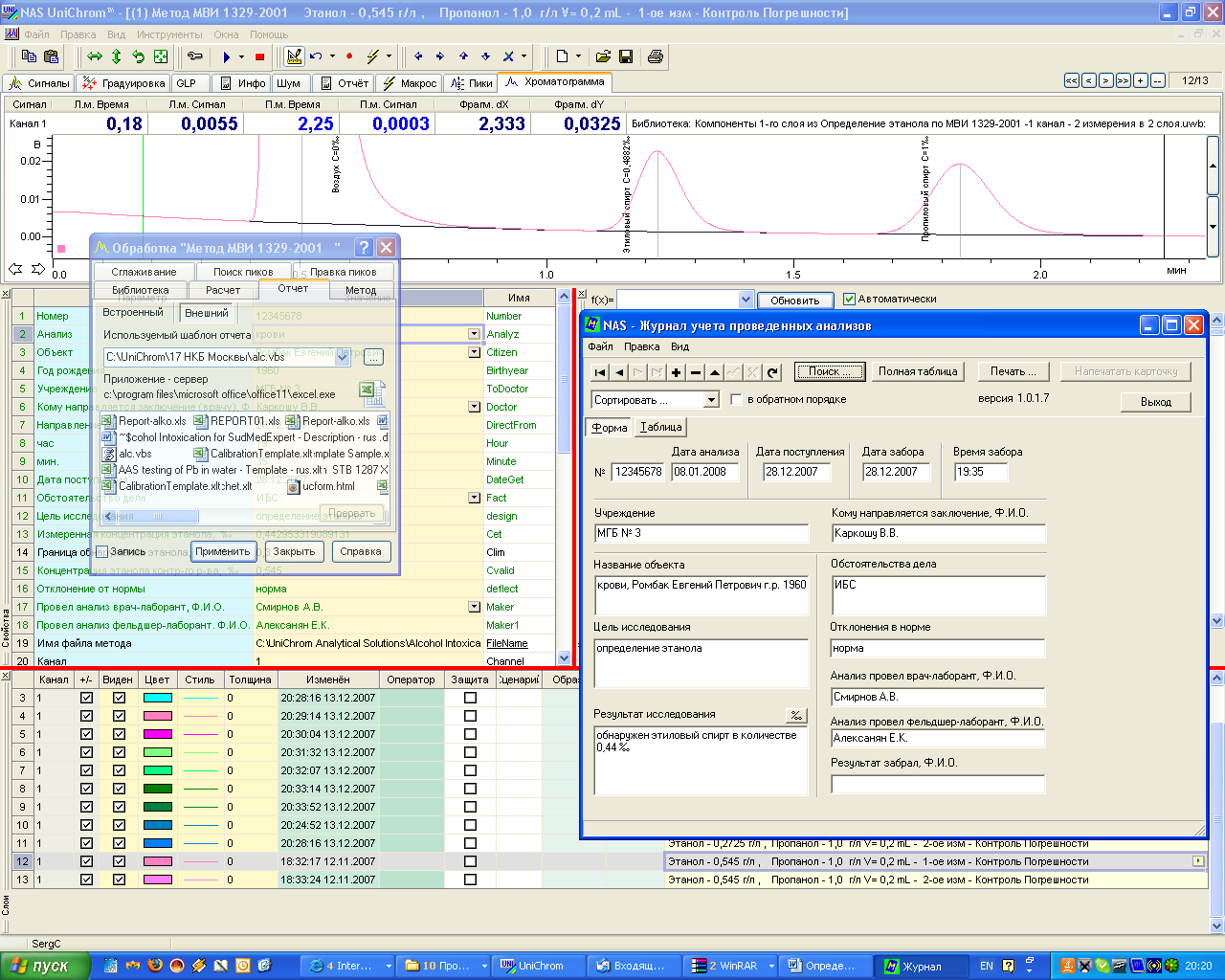

Пример занесения результатов анализа крови в «Журнал учета проведенных анализов». Все официальные данные по каждой конкретной экспертизе, как то название организации, которая направила объект, ФИО работника, кто направил, кому направил, когда, обстоятельства дела, цель исследования и т.д., заносятся в отдельные поля в закладке Свойства (выделены зеленым цветом). По окончании экспертизы все эти данные с результатами анализа алкоголя заносятся в соответствующие поля «Журнал учета проведенных анализов».

Результаты выполненного анализа можно не только занести в «Журнал учета проведенных анализов», но и автоматически сгенерировать итоговый отчет установленной формы.

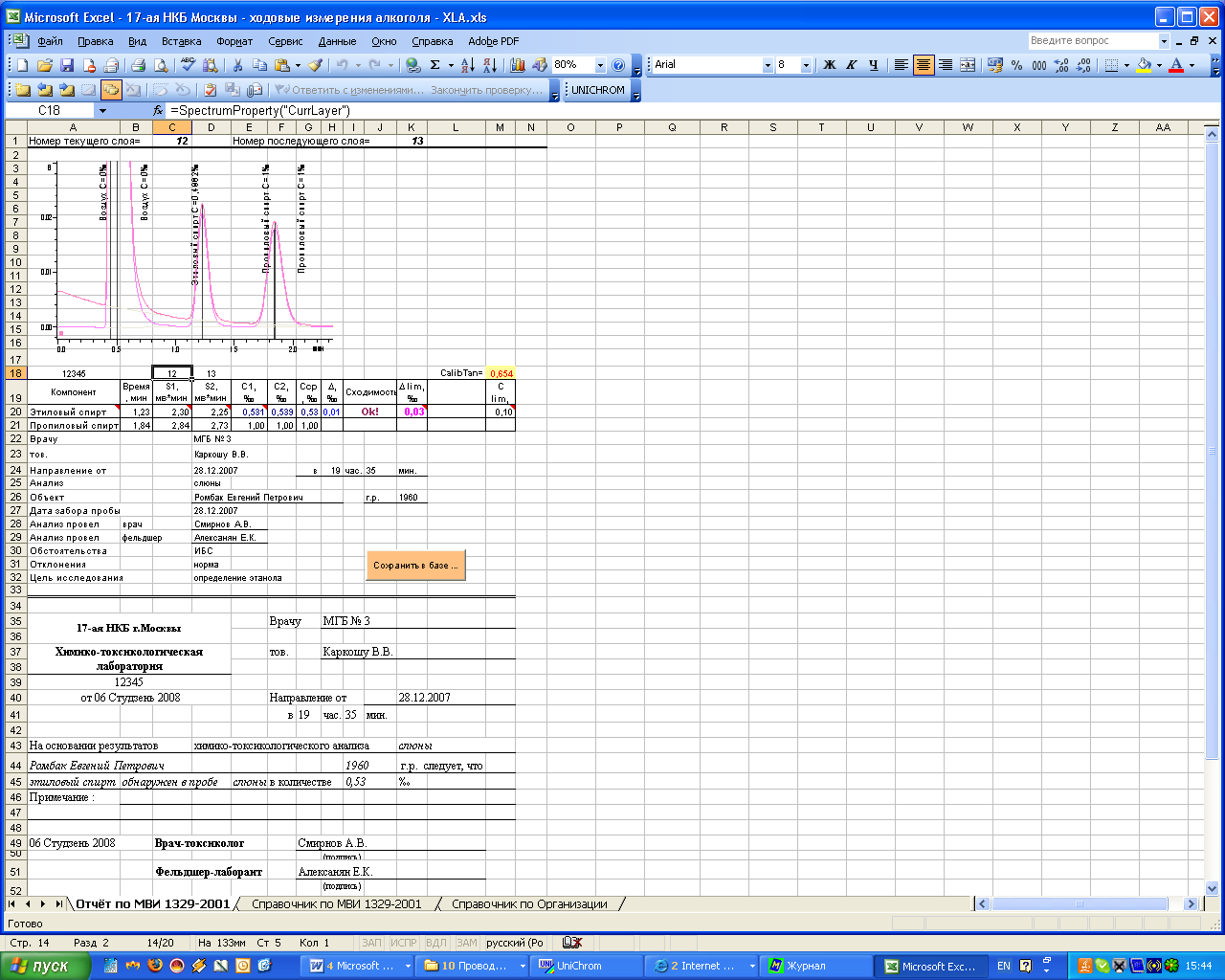

Сгенерированный итоговый отчет установленной формы.


Пример итогового отчета установленной формы. Так как отчет формируется на странице MS Excel, то изменить форму отчета в соответствии с региональным законодательством доступно  рядовому эксперту.

В файле Alcohol Intoxication for SudMedExpert -2 channel GC Krystall-2000M.zip находятся примеры выполнения измерений в лабораториях Службы судебно-медицинской экспертизы (СМЭ).

Шаблоны генерации итогового отчета «Заключение эксперта», довольно сложной формы для Службы СМЭ, представлены в файлах Report-alko.xls и otchet.xlt

Руководства пользователя по определению содержания этилового спирта в жидких биологических средах в химических лабораториях Службы СМЭ представлены в файлах

В файлах находятся примеры выполнения измерений в химико-токсикологических лабораториях наркодиспансеров.

В папке etc представлен набор текстовых файлов с расширением *.list , содержащих списки часто используемых данных о проводимой экспертизе. Например, фамилии врачей, выполняющих анализ, названия учреждений, поставляющие пробы на анализ, обстоятельства дела и т.д.

Инсталляция «Журнала учета проведенных анализов»

Шаблон для генерации итогового отчета установленной формы о проведенной экспертизе в химико-токсикологической лаборатории наркодиспансера представлен файлом
Determination of ethanol in biological liquids after MVI 1329-2001 Template of final Report XLA.zip

Программа передачи данных по выполненной экспертизе из UniChrom в «Журнал учета проведенных анализов» представлена файлом alc.vbs

В файле Determination of ethanol in biological liquids after MVI 1329-2001 - Description.pdf приведено краткое руководство пользователя по определению содержания этилового спирта в жидких биологических средах организма (кровь, моча, слюна) в соответствии с МВИ 1329-2001 «Методика газохроматографического определения этилового спирта в жидких биологических средах организма».

Подробное изложение процедуры выполнения измерений по определению содержания этилового спирта в жидких биологических средах представлено в видео для:

Возможные совпадения фамилий, имен и названий учреждений являются случайными.

Готовы ответить на вопросы по приведенным материалам
