Коммуникационные модули для Agilent HP-5890A, HP-5890 Series II, HP-4890D

Список компонентов не является полным каталогом, а скорее списком того, с чем мы имели дело.

Коммникационный модуль (нажмите чтобы увидеть в большем разрешении)	Описание

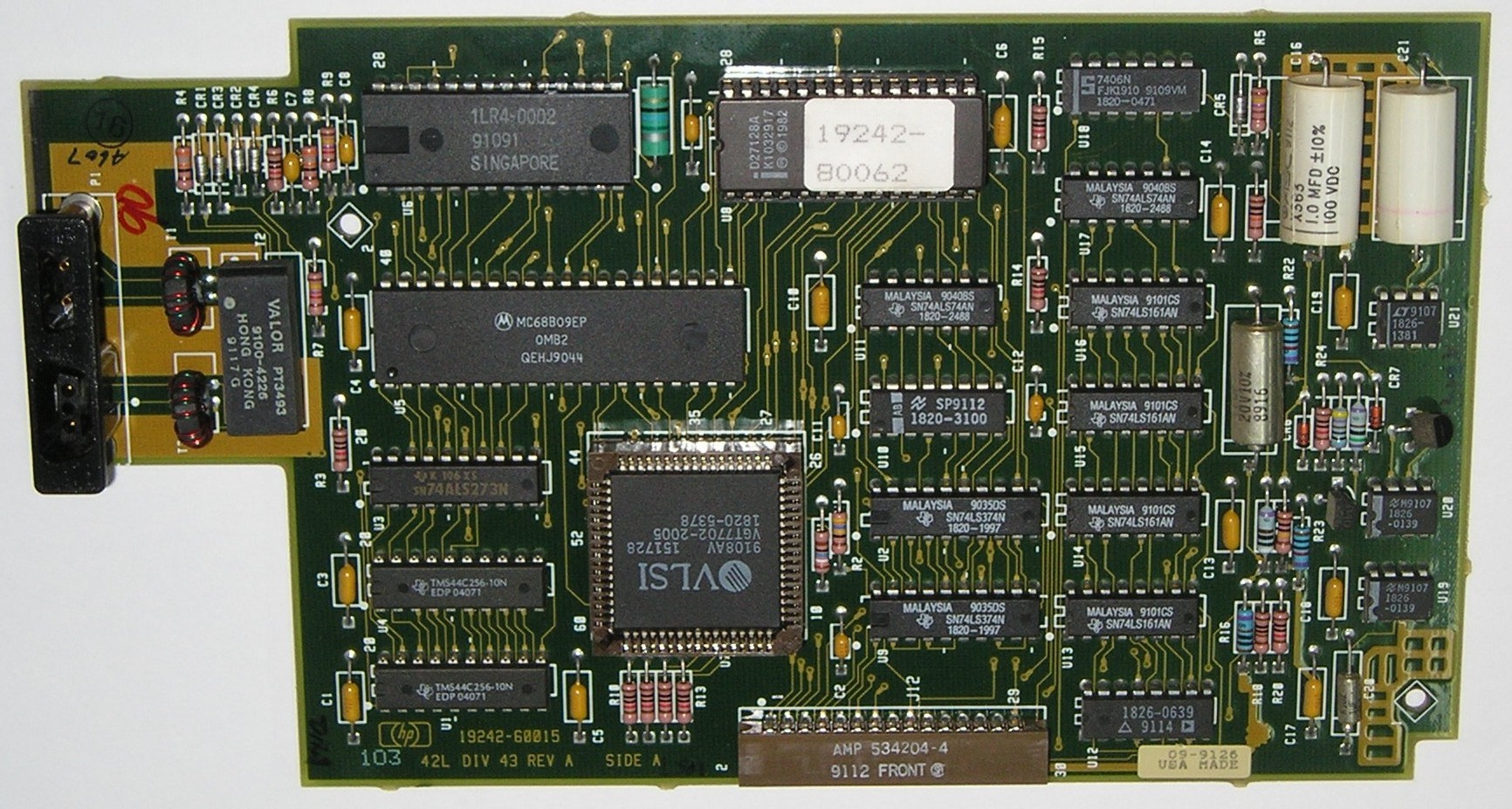

	Обычный 19242-60015 INET интерфейс устанавливается на 5890 для соединения с интегратором через инструментальную сеть. Интересно, кто-нибудь может им управлять с ПК?

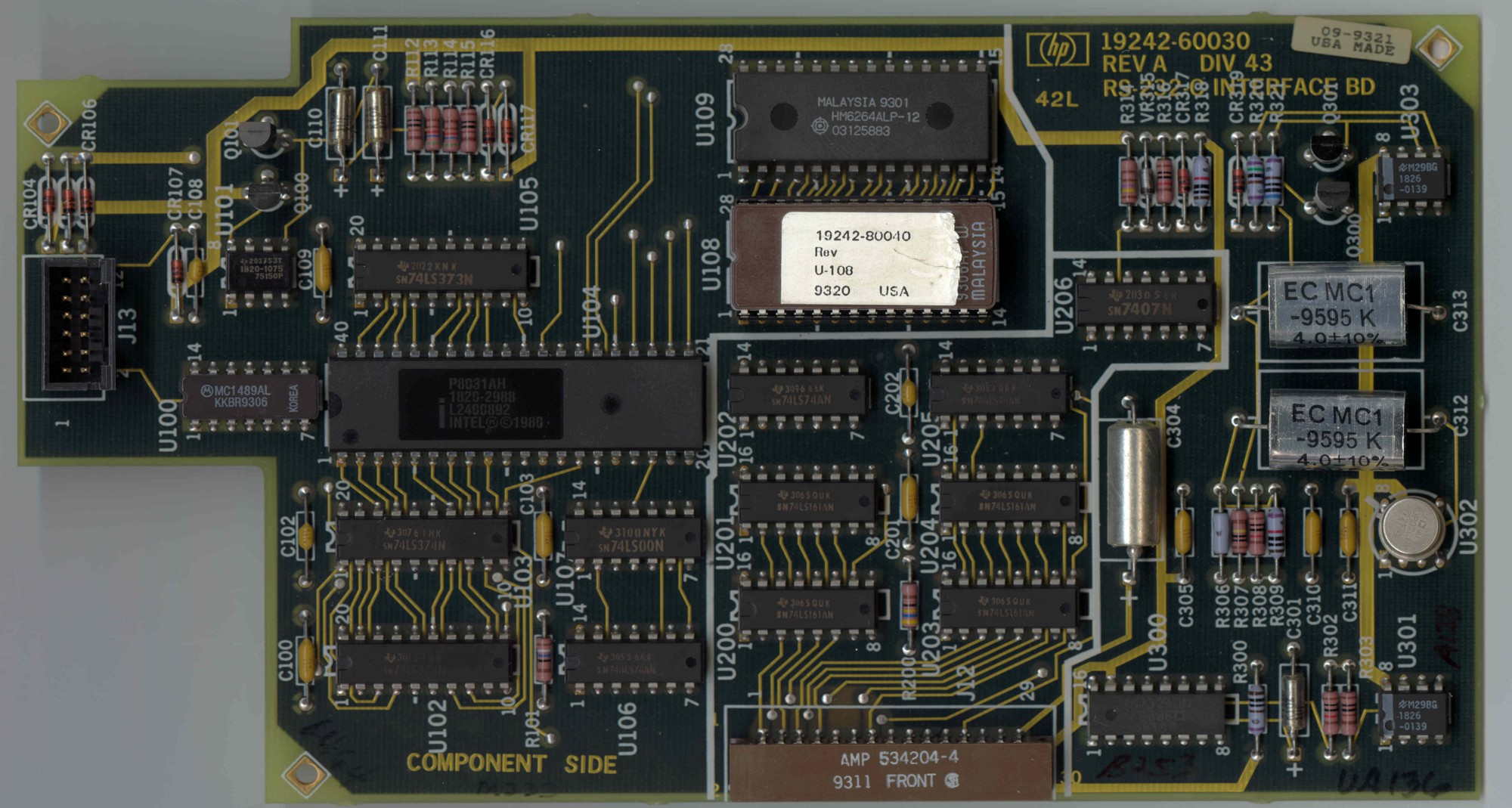

	19242-60030 RS-232 Interface. Обычно поставлялся для не-HP хроматографического ПО. Поддерживается UniChrom под Windows и Linux.

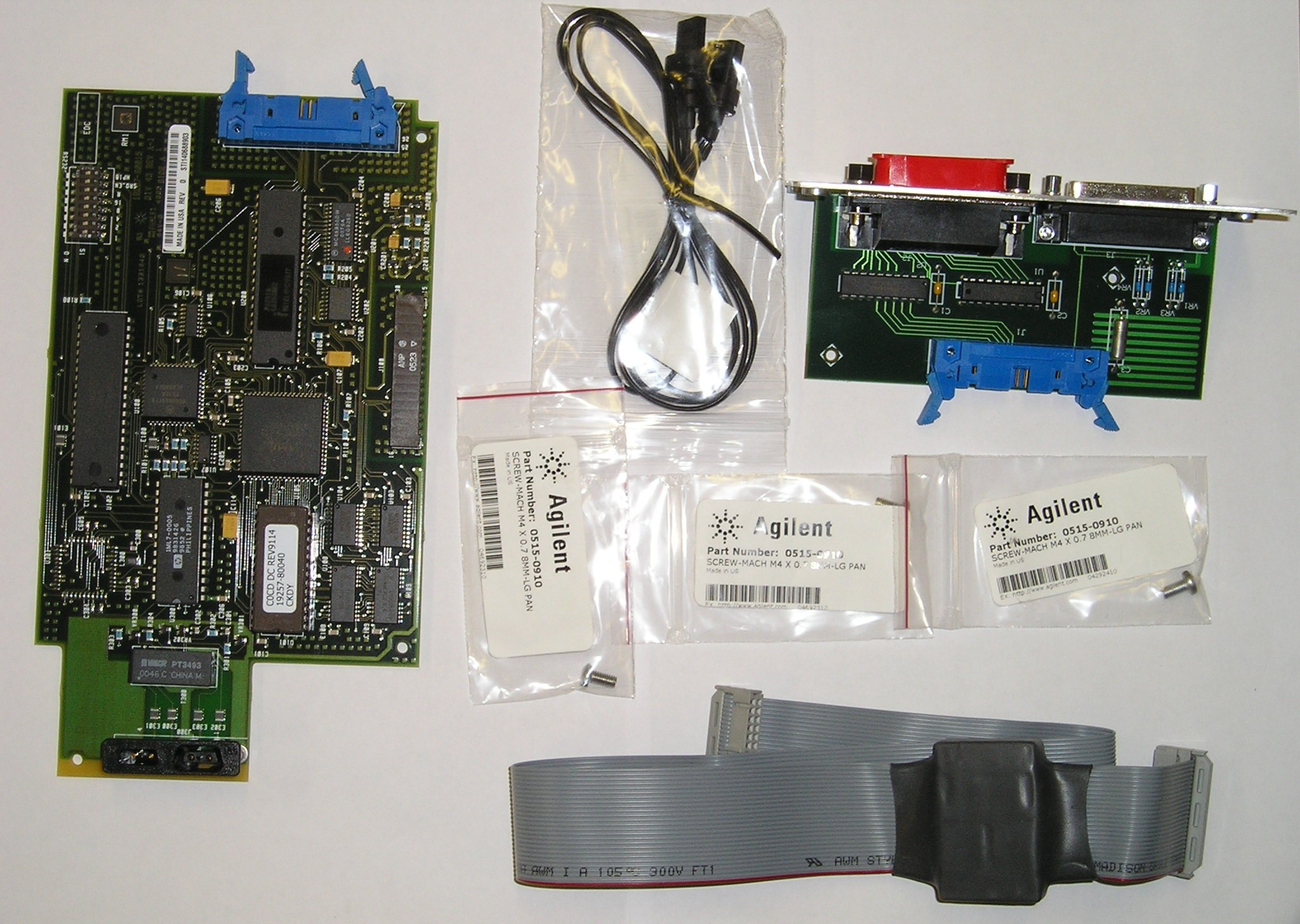

	Полный набор плат, предназначенный для присоединения прбора к ПК. Набор включает: Собственно HPIB/RS-232 Communication board 19257-60015 (19257-80015) Плату для задней панели Экранированный шлейф Короткий провод сети INET для замыкания петли Три симпатичных винта (каждый упакован отдельно)

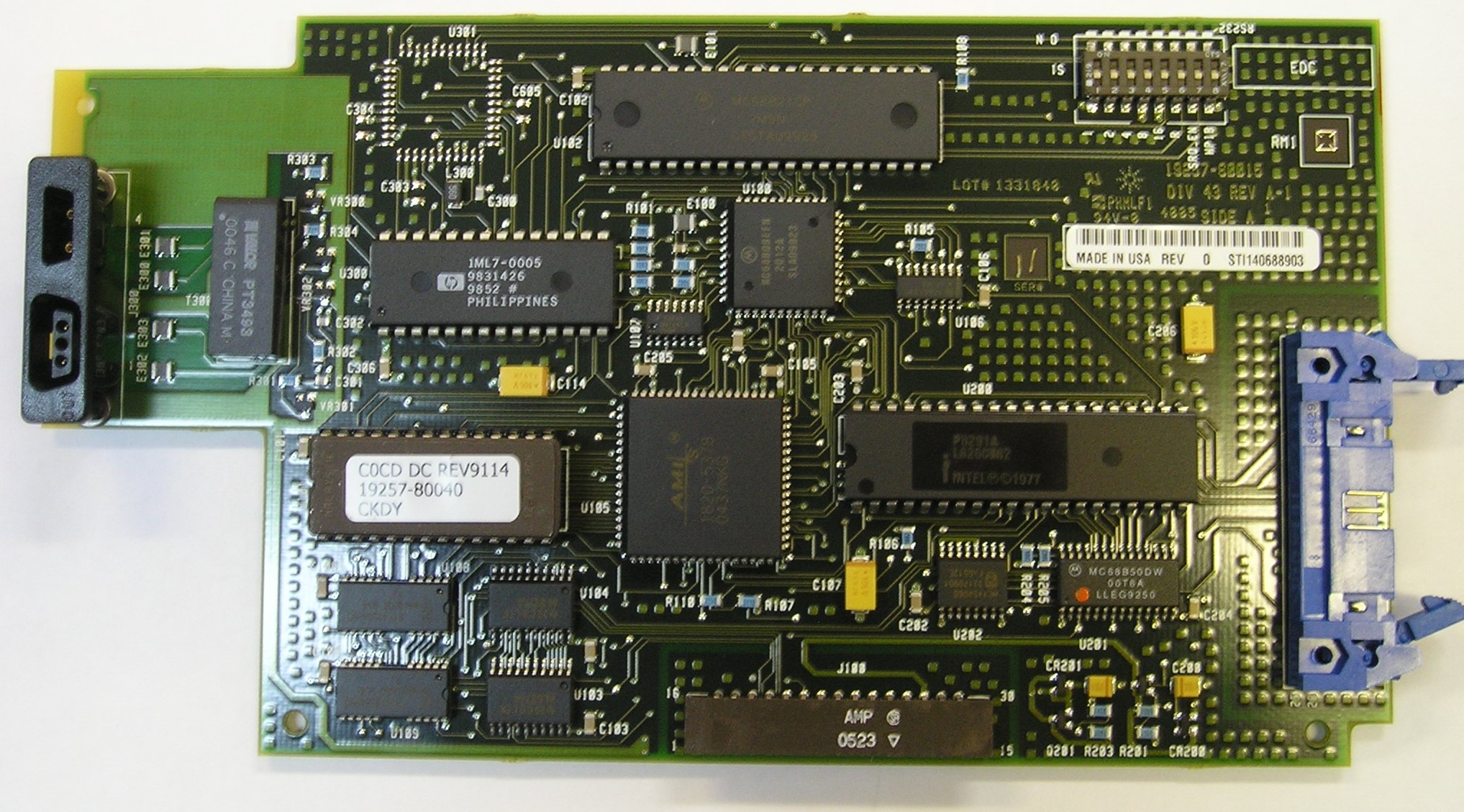

	Коммуникационная плата HBIB/RS-232 (DICE) Код продукта 19257-60015, на фото 19257-80015. Поддерживается UniChrom под Windows и Linux (RS-232 only).

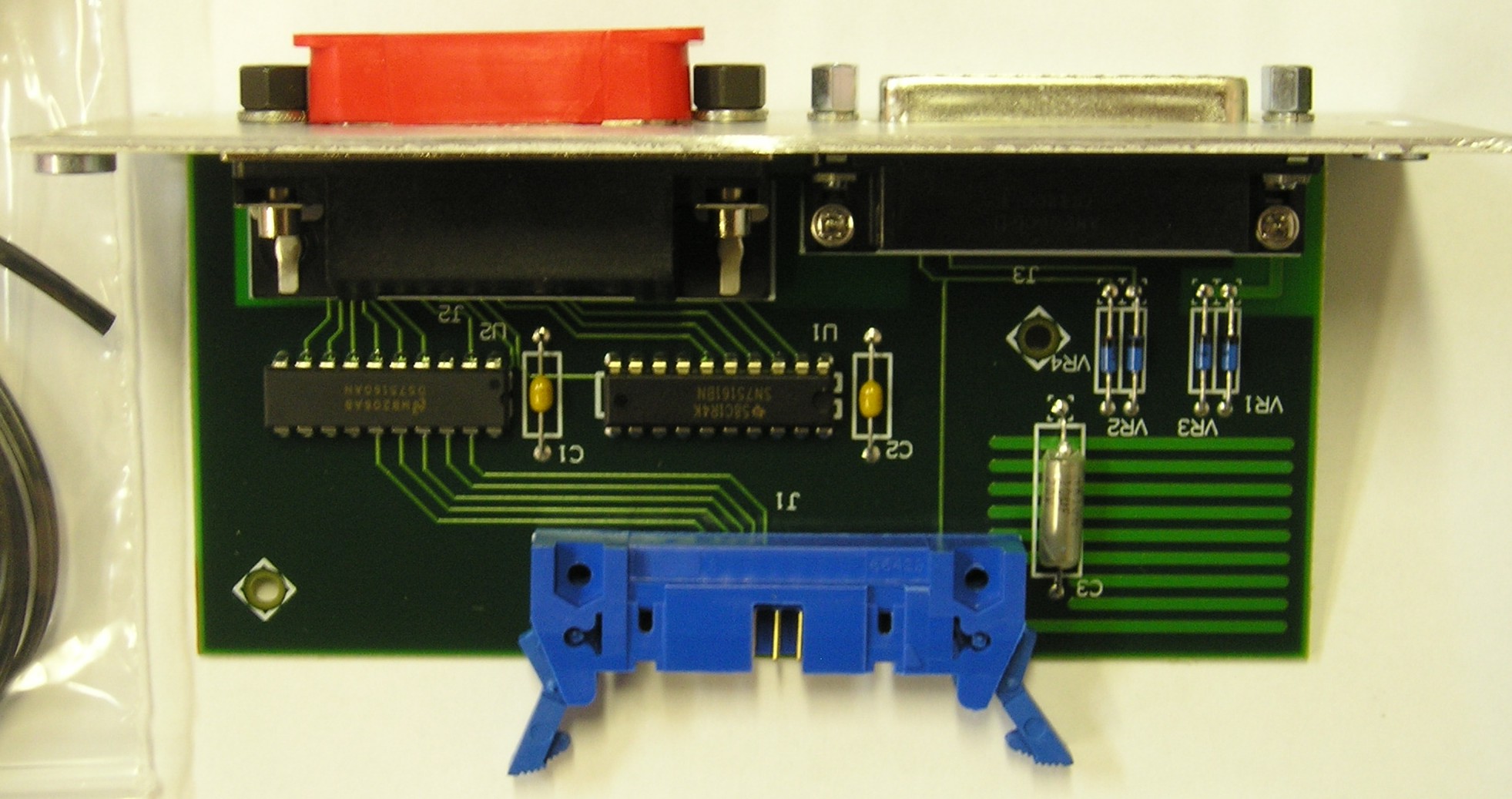

	Задняя панель с разъёмами монтируются в отверстии задней панели 5890. Большая алюминивая крышка, включенная в поставку не показана (большая очень).

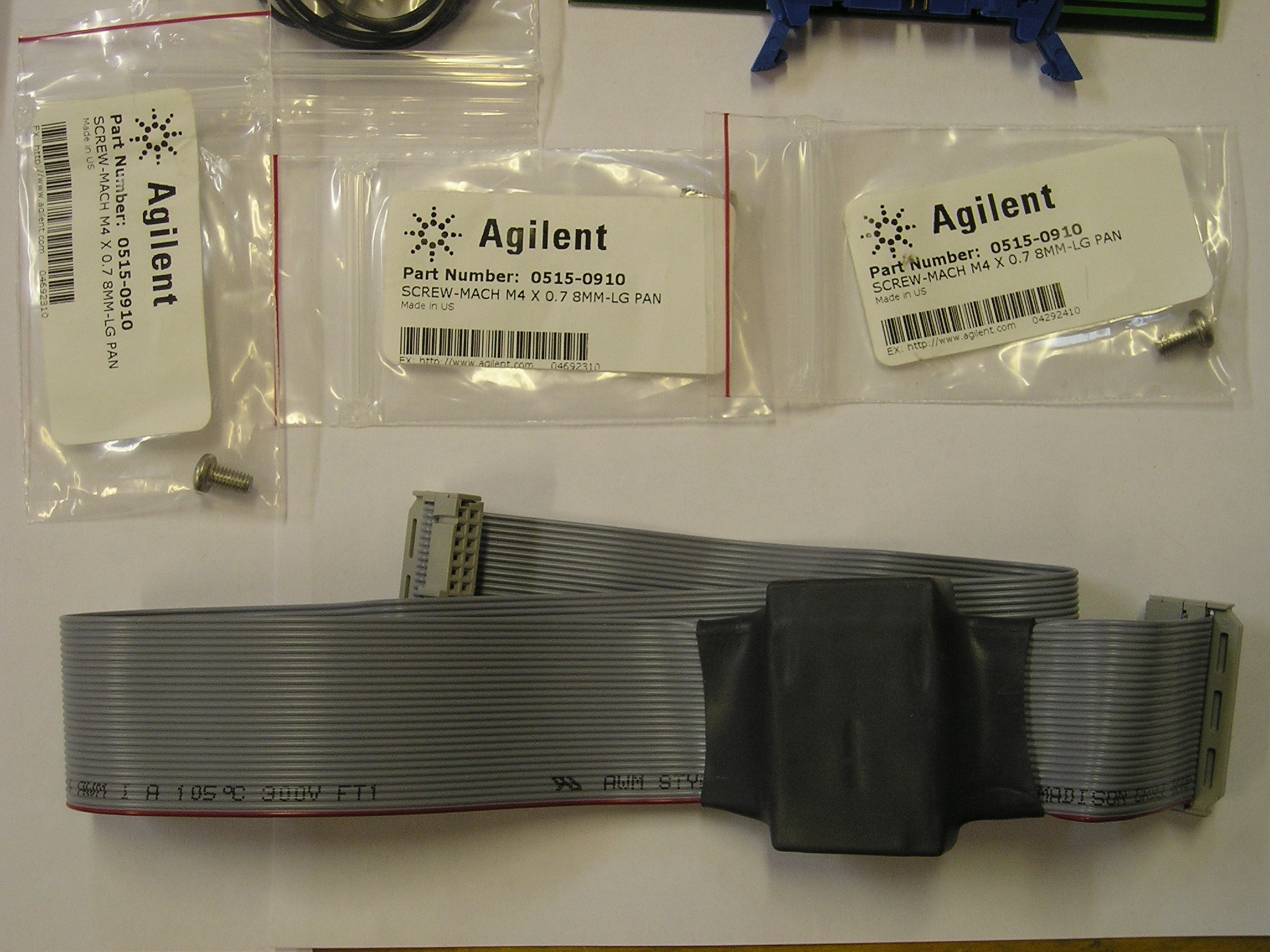

	Шлейф для соединения задней панели с коммуникационной платой. Три пакетика с винтами.

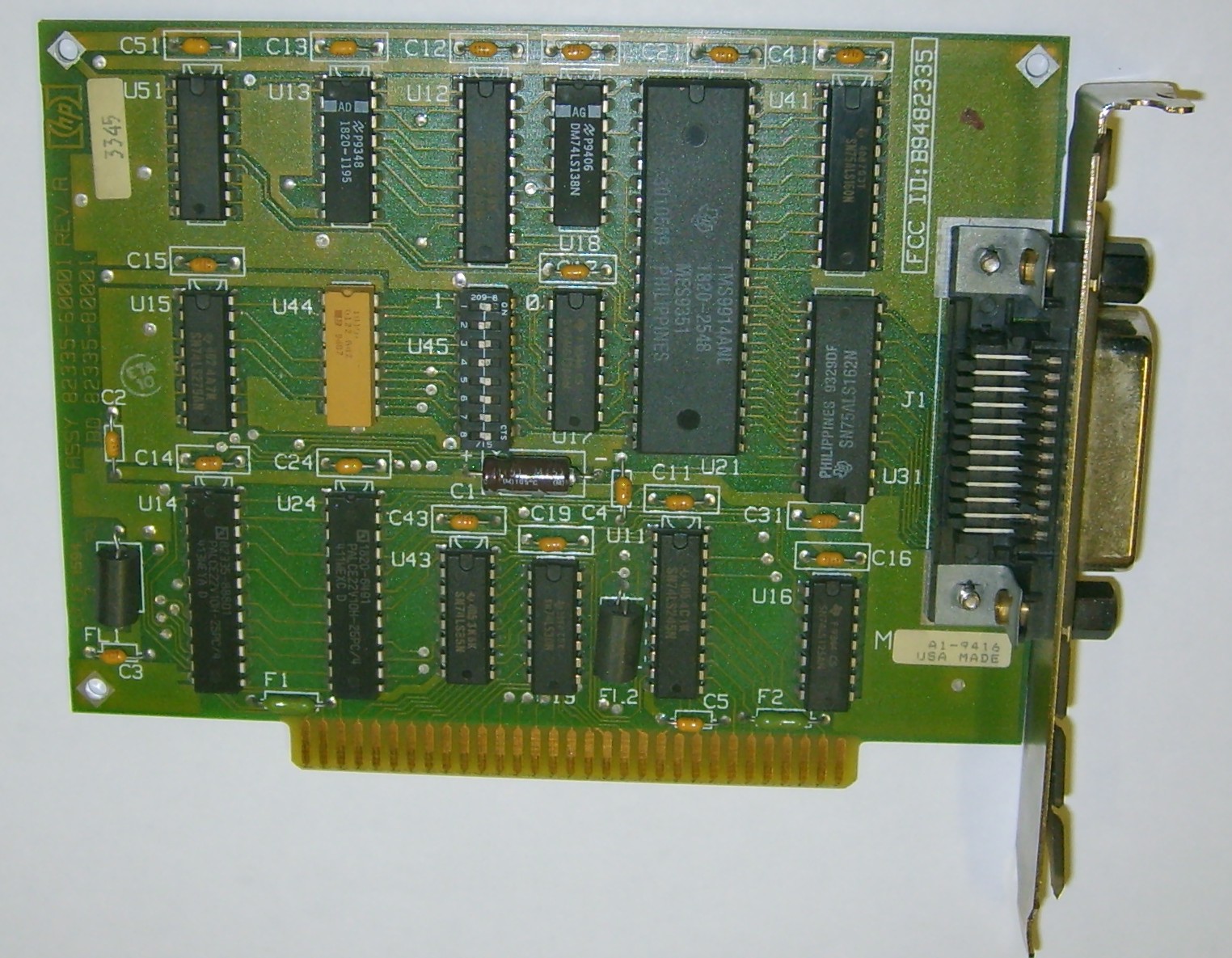

	Старый контроллер 82335 ISA HPIB. Работает только под Win9x и Linux Установка под Windows требует HPIOLIBS Установка под Linux требует для Debian, например, следующих пакетов - gpib-modules-source , libgpib-bin, libgpib0.

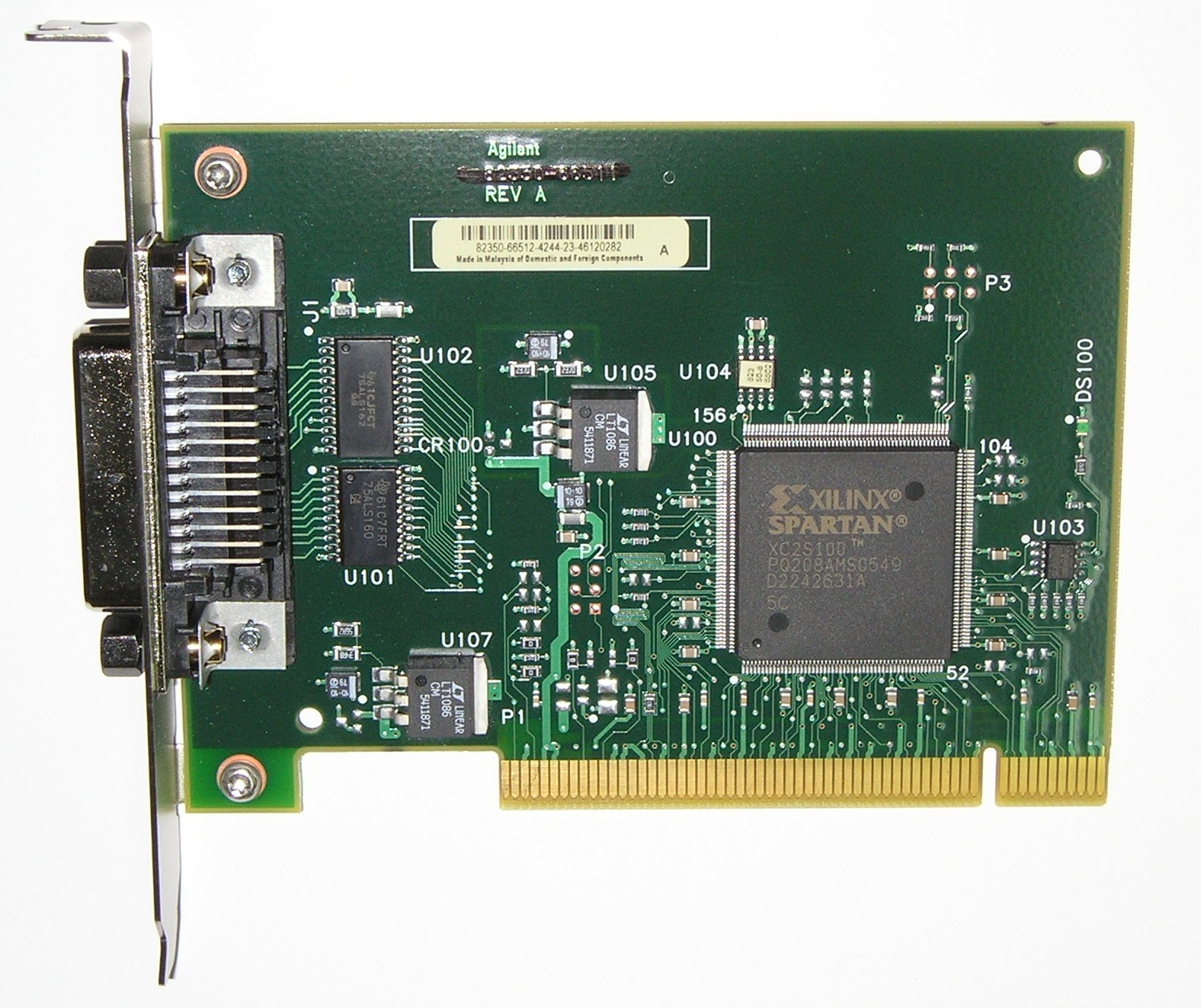

	Новый контроллер 82350 PCI HPIB. Работает под всеми Windows и Linux. Установка под Windows требует HPIOLIBS Установка под Linux требует для Debian, например, следующих пакетов - gpib-modules-source , libgpib-bin, libgpib0.

Важно! Эта страница до 24.04.2009 содержала неверную разводку кабеля. Следующая разводка исправлена и проверена.

RS-232 cable for HP-5890 with 19257-60010
25-pin male (GC)	25-pin female (PC)	9-pin female (PC)
7 - Signal ground	7 - Signal ground	5 - Signal ground
2 - TD	3 - RD	2 - RD
3 - RD	2 - TD	3 - TD
