АЦП LabNET позволяет снимать сигнал непосредственно с детектора с широким динамическим диапазоном (до 10⁷)

Большое количество хроматографов имеют свой собственный встроенный электрометр, но не имеют своего собственного АЦП для оцифровки хроматографического сигнала. Большинство электрометров имеют аналоговые выходы в диапазоне (0-1мВ, 0-1В,0-10В), и внешние АЦП присоединяются к этому выходу.

Типичная схема измерения на этих приборов построена из электрометра и присоединённого к его выходу АЦП. Этот способ открывает несколько путей для проникновения шума в измерительный тракт.

1. Проникновение шума на соединении детектора и электрометра. Это обычно зависит от длины кабеля, качества соединителей и кабеля.
2. Проникновение шума на выходе электрометрического усилителя. Этот процесс связан с конструкцией электрометра и длиной выходных кабелей, и величиной выходных уровней.

ПИД	кабель для малых токов до 1 м	Электрометр	Кабель малых напряжений 2-3 м	АЦП	Цифровые данные в ПК	ПК

Мы имели дело с большим количеством хроматографов, и решили воплотить наш опыт в построении измерителей малых токов для детекторов ПИД, ТИД, ДЭЗ и др., в блоке LabNET.

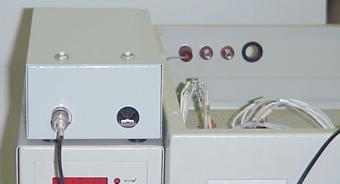

Блок АЦП LabNET, показаный на фотографии слева, представляет собой композицию электрометра и АЦП в одном модуле. Всё в одном. Дизайн АЦП LabNET позволяет разместить блок в непосредственной близости от детектора, даже на верхней крышке хроматографа.

Рисунок 2. Путь схема измерений с помощью АЦП LabNET, присоединённого прямо к ПИД

ПИД	кабель для малых токов до 1 м	Модуль АЦП LabNET			Цифровые данные в ПК	ПК
		Электрометр	АЦП	CPU

Кроме достоинств отмеченных выше и уменьшении влияния шума на измеряемые данные, мы добавиль в блок АЦП LabNET ещё одну функцию: Автоматический Переключатель Диапазонов (АПД). Это функция обеспечивается встроенным микроконтроллером, и позволяет регистрировать сигнал с большми динамическим диапазоном. Например можно видеть основной компонент смеси (растворитель) - 99,99% всего состава и примеси на уровне до 0,00001%. Так как АПД работает прозрачно для оператора, нет необходимости в ручной аттенюации сигнала, балансировке 0 и др. ручных операциях. Такой подход даёт новый уровень метрологических характеристик инструментам подобным Shimadzu-GC-17A, Цвет-100, Цвет-500 etc.
